Celem ćwiczenia jest zapoznanie się z elektronicznym arkuszem kalkulacyjnym LibreOffice Calc , który umożliwia dokumentowanie i analizę danych numerycznych.



PRZYGOTOWANIE DO ĆWICZENIA

  1. Skopiuj do swojego katalogu domowego dwa pliki o nazwach tabela1.ods oraz tabela2.ods

Należy pobrać te dwa pliki korzystając z przeglądarki (umieszczone są jako załączniki na tej stronie  - poniżej instrukcji do ćwiczenia).

  1. Na swoim dysku Google utwórz katalog Ćwiczenie 8.



ZADANIE 1

Otwórz edytor LibreOffice Calc (czyli) na pasku z lewej strony ekranu kliknij wskazaną ikonkę.





Następnie wybierając z menu Plik>Otwórz, otwórz plik o nazwie tabela1.ods

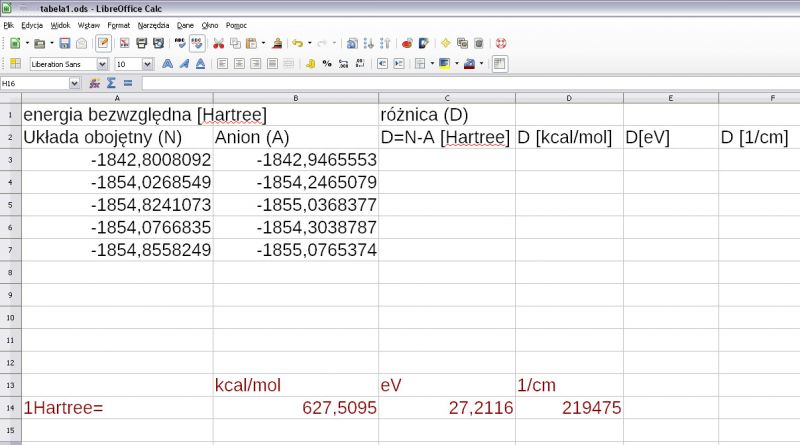

Powinien pojawić się plik:





  1. Wartości w komórkach A3-A7B3-B7 sformatuj tak aby było widać 6 miejsc po przecinku. W tym celu zaznacz te komórki i kliknij prawym klawiszem myszy. W pojawiającym się oknie wybierz opcję Formatuj komórki.... W zakładce Liczby w Opcje/Miejsca po przecinku wybierz odpowiednią liczbę (czyli dla zaznaczonych komórek będzie to 6). Ustaw odpowiednie formatowanie dla komórek B14 oraz C14 (3 miejsca po przecinku). Uwaga! Jeśli w okienku widzisz #####, to oznacza, że prawdopodobnie liczba nie mieści się i należy rozciągnąć kolumnę.



  1. Uzupełnij komórki C3-C7, D3-D7, E3-E7F3-F7. W tym celu wykonaj odpowiednie obliczenia. W kolumnie C ma się znaleźć różnica energii z kolumny AB. Aby to uzyskać, w komórce C3 napisz =A3-B3 i zatwierdź klawiszem Enter. W pozostałych komórkach kolumny C można wyknać to samo automatycznie kopiując formułę z komórki C3. Jak to zrobić? Wróć do komórki C3 (strzałka w górę z klawiatury); w jej prawym dolnym rogu znajduje się mały kwadracik, najedź na niego myszką tak, aby pokazał się krzyżyk; przytrzymaj klawisz myszy na tym kwadracie i pociągnij wzdłuż kolumny, aż do C7 i tam puść klawisz myszy. W ten sposób formuła została skopiowana do pozostałych komórek bez potrzeby wpisywania ich ręcznie. Aby wykonać pozostałe obliczenia wystarczy wartości z kolumny C pomnożyć przez odpowiednią wartość z wierszy B14, C14 albo D14. W odpowiednich kolumnach musimy mieć wartości wyrażone w kcal/mol (w kolumnie D), eV (kolumna E) oraz 1/cm (kolumna F). Na przykład: w komórce D3 trzeba napisać =C3*$B$14 (zapis komórki ze znakiem $ oznacza, że liczba w niej traktowana jest jak stała; liczba przy kopiowaniu w dół kolumny nie będzie się zmieniać). Wykonaj kopiowanie na pozostałe komórki w kolumnie D. Wykonaj pozostałe obliczenia w kolumnach E i F - postępuj analogicznie, wybierając kolejno C14, a nastepnie D14.
    Sformatuj kolumny w sposób następujący: kolumna C - 8 miejsc po przecinku, D - 2 miejsca, E - 3 miejsca oraz F - 0 miejsc.



  1. Skasuj teraz wyniki w kolumnach D, E oraz F i wykonaj następujące operacje:



- w komórce D3 wpisz =$C3*B$14

-skopiuj automatycznie tę formułę na całą kolumnę D (do D7)

-skopiuj formułę z D3 do E3 i F3 a potem na resztę kolumn E i F.

Zwróć uwagę na to jak zadziałał w tym przypadku znak $. Co w formule równania podczas kopiowania ulegało zmianie a co pozostało bez zmian?



  1. Zapisz arkusz pod nazwą tabela1A.ods Opcja zapisywania pliku znajduje się w menu Plik/Zapisz jako.... Przy zapisywaniu pliku nie musisz wpisywać .ods (jest to standardowe rozszerzenie plików programu LibreOffice Calc), wystarczy w polu Nazwa pliku napisać tabela1A i zatwierdzić klikając Zapisz.



  1. Umieść plik tabela1A.ods na swoim dysku w katalogu Ćwiczenie 8.



ZADANIE 2



Otwórz nowy arkusz kalkulacyjny. W tym celu kliknij Plik>Nowy>Arkusz kalkulacyjny

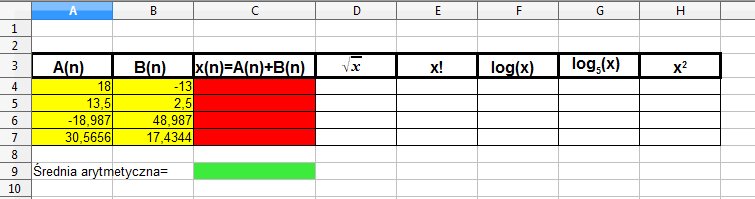

  1. W nowym dokumencie utwórz i uzupełnij następującą tabelkę:





Aby to zrobić wykonaj kolejno:



  1. Wprowadź liczby znajdujące się w „żółtych komórkach” czyli A4-A7B4-B7. Podczas wykonywania tej czynności zwróć uwagę na ilość cyfr występujących po przecinku.



  2. Wprowadź podpisy kolumn. Aby wstawić symbol pierwiastka kliknij na pasku narzędzi Wstaw> Obiekt> Formuła. Pojawi się nowe okno: Elementy. (Jeśli nie pojawi się - wybierz w górnym menu Widok->Elementy). W oknie Elementy wybierz f(x), a następnie i wpisz (używając klawiatury) x. Kliknij na zaznaczoną komórkę (okno Elementy zamknięte zostanie automatycznie). Aby wprowadzić podpis log5(x) wpisz po porstu w wybranej komórce: log5(x), nastepnie zaznacz myszą cyfrę 5 (lub uzyj do zaznaczania Shift+kursor) i kliknij na to zaznaczenie prawym przyciskiem. W okienku, które się pojawi wybierz Styl> Indeks dolny. W analogiczny sposób zapisz x2.



  3. Wykonaj obramowanie i kolorowanie komórek. Aby nadać komórce tło lub narysować krawędzie należy zaznaczyć dane komórki, kliknąć prawym przyciskiem myszy i wybrać Formatuj komórki, a tam znajdują się wszystkie potrzebne atrybuty np. Tło, Krawędzie.



  4. Wykonaj podane poniżej działania.

    Klikając zaznacz komórkę C4, a następnie wybierz ikonę znaku sumy Σ z paska narzędzi (zwróć uwagę co pojawiło się w wierszu wprowadzania). Kliknij symbol. Jeśli wszystko wykonałeś poprawnie w polu C4 pojawi się liczba będąca sumą liczb z komórek A4B4. W znany Ci już sposób skopiuj tę formułę na pozostałe komórki kolumny C.



  1. Uzyskane w poprzednim punkcie liczby znajdujące się w czerwonych komórkach C4-C7 są od tej pory zmiennymi x, na których należy wykonać podane w tabeli funkcje, takie jak np. pierwiastkowanie, podnoszenie do kwadratu czy obliczanie logarytmu. Aby uzupełnić kolejne komórki tabeli należy kliknąć na komórkę D4, a następnie na znak równości, który znajduje się na pasku narzędzi . Kolejno wybrać symbol f(x) (również z paska) . Pojawi się okno Kreator funkcji i tam znajdź funkcję PIERWIASTEK; kliknij Dalej. Następnie należy wybrać liczbę, z której ma być obliczony pierwiastek. W tym celu kliknij na pole, w którym znajduje się ta liczba (w naszym przypadku C4) i wciśnij OK. Tak wykonaną czynność skopiuj do pozostałych komórek kolumny D twojej tabeli.



  2. Aby uzupełnić kolejne komórki tabeli wykonuj czynności analogicznie jak w punkcie 5 wybierając odpowiednie funkcje. Uwaga - w przypadku logarytmu o podstawie 5, najpierw wpisz podstawę (5), a następnie przejdź do pola liczba i kliknij odpowiednią komórkę.



  3. Sformatuj komórki w ten sposób, aby w kolumnach D, F i G wyświetlane liczby miały trzy miejsca po przecinku, a kolumnę E w ten sposób, aby liczby miały charakter naukowy. W tym celu w oknie Formatuj komórki w zakładce Liczby wybierz Kategorię Naukowy.
  4. Oblicz średnią arytmetyczną z liczb znajdujących się w czerwonych polach tabeli i umieść ją w polu zielonym. Aby to zrobić, kliknij na komórkę zieloną, a potem na znak równości na pasku zadań. Następnie otwórz Kreator funkcji. Możesz to zrobić tak, jak w podpunkcie poprzednim lub wybrać z paska Wstaw/Funkcje. W polu Kategoria wybierz Statystyka, a w polu Funkcja- Średnia. Kliknij Dalej. Następnie aby wprowadzić liczbę 1 (patrz gdzie znajduje się kursor w tym momencie) kliknij na komórkę z pola czerwonego, np. C4. Teraz ustaw kursor w polu liczba 2 i kliknij na kolejną „czerwoną komórkę”. W ten sam sposób wprowadź pozostałe dwie liczby i wciśnij OK.

Zapisz plik jako kolorowa.ods i umieść go na dysku w katalogu Ćwiczenie 8.



ZADANIE 3

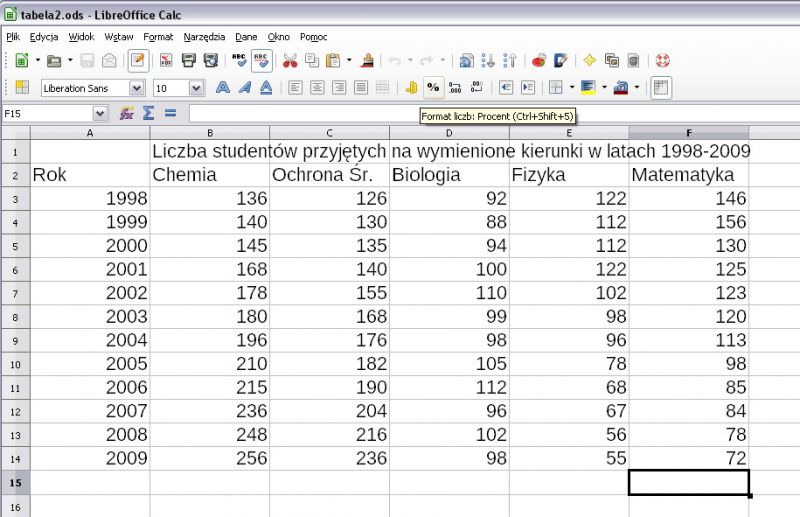

W nowym arkuszu kalkulacyjnym otwórz plik tabela2.ods.





  1. Sporządź wykres liniowy 2W obrazujący liczbę studentów przyjętych na kierunek chemia w latach 1998-2009. W tym celu wybierz na pasku narzędzi ikonkę wykres .

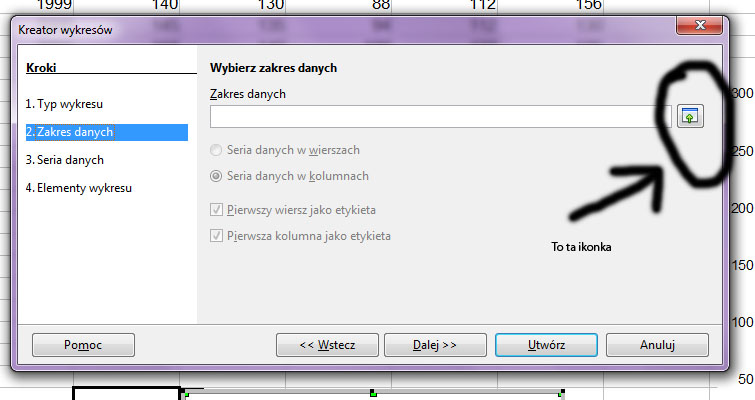

Pojawi się okno Kreator wykresów. W pierwszym kroku Typ wykresu wybierz Liniowy i dodatkowo wybierz Punkty i linie a następnie kliknij Dalej>>. W kolejnym kroku należy wybrać Zakres danych. Aby to zrobić kliknij na małą ikonkę w prawej części kreatora wykresów







(pojawi się mały pasek Zakres danych: Obszar; zaznaczyć myszką liczby z kolumny A i B (po zaznaczeniu mały pasek znowu przechodzi w okno kreatora wykresów; teraz powinna być kropka przy Seria danych w kolumnach. Opcja Pierwszy wiersz jako etykieta powinna być odznaczona, natomiast Pierwsza kolumna jako etykieta powinna być zaznaczona; kliknij Dalej>>.



W kolejnym kroku Seria danych nic nie zmieniaj, kliknij Dalej>>. W ostatnim kroku Elementy wykresu wpisz Tytuł Liczba studentów przyjętych na kierunek Chemia w latach 1998-2009, Oś X opisz jako Rok, Oś Y jako Liczba studentów. Następnie odznacz okienko Wyświetl legendę (do tego wykresu jej nie potrzebujemy) i kliknij Utwórz. Wykres jest gotowy. Teraz możesz co nieco pozmieniać. Na przykład klikając prawym klawiszem na tytuł wykresu możesz wybrać w pojawiającym się oknie Formatuj tytuł… zakładka Efekty czcionki i zmienić wielkość czcionki, rodzaj lub kolor czcionki (wybierz coś samodzielnie). Możesz również zmienić wielkość punktów i grubość linii krzywej; kliknij dwukrotnie gdzieś na krzywej; pojawi się okno Seria danych, tu możesz dowolnie zmieniać kolor i grubość linii oraz punktów (Ikona/Wybierz… w Galerii lub Symbole); zmień swój wykres tak aby linia była żółta a punkty trójkątami. Wykres można również trochę powiększyć; zaznacz go i najedź myszką na jeden z rogów wykresu aż pojawi się strzałka dwukierunkowa; ciągnąc w odpowiednim kierunku rozciągniesz wykres.



Nie usuwaj tego wykresu i przejdź do tworzenia nowego według kolejnego podpunktu.



  1. Wykonaj wykres liniowy, na którym zostaną zawarte wszystkie dane z tabeli. Postępuj analogicznie jak poprzednio. Tym razem jednak będzie potrzebna legenda. W Kreatorze wykresów w momencie gdy dojdziesz do punktu 3.Seria danych przy zaznaczonych Kolumna B i NazwaZakres dla Nazwa kliknij ikonkę „wybierz zakres danych” i wybierz komórkę B2 (Chemia). Ta zmiana powinna się teraz automatycznie pojawić w legendzie. Przejdź do Kolumna C i w Zakres dla Nazwa wybierz komórkę C2, itd. aż opiszesz wszystkie krzywe w legendzie. Kliknij Dalej>>. W Elementy wykresu wpisz Tytuł Liczba studentów przyjętych na wymienione kierunki w latach 1998-2009. Oś X opisz jako Rok, Oś Y jako Liczba studentów i kliknij Utwórz. Zmodyfikuj wykres wedle własnego uznania (zmień czcionkę w tytule, kolory i punkty krzywych). Następnie zaznacz okno z wykresem i wyeksportuj go jako plik pdf. W menu kliknij Plik/Eksportuj jako PDF. Pojawi się okno Opcje PDF. Tam w zakładce Ogólne w Zakres zaznacz Zaznaczenie (chcemy wyeksportować tylko wykres bez tabelki z danymi), w Obrazy zaznacz Kompresja JPEG, a w Ogólne wybierz Utwórz formularz PDF w formacie PDF i kliknij Eksportuj. W polu Nazwa pliku napisz wykresB (w ten sposób plik zostanie zapisany jako wykresB.pdf).



  1. Postępując w analogiczny sposób wyeksportuj wykres z podpunktu a) nadając mu nazwę wykresA.pdf
    Podobnie jak ostatnio nie usuwaj również tego wykresu i przejdź do tworzenia nowego według kolejnego podpunktu.



  1. Utwórz wykres 3D-kołowy z liczbą studentów przyjętych w 2009 roku na wymienione kierunki. Tym razem zakres danych to ostatni wiersz danych. Oznacza to, że w drugim kroku w Zakres danych należy zaznaczyć Seria danych w wierszach (a nie w kolumnach!). Odznacz również pola Pierwszy wiersz jako etykieta oraz Pierwsza kolumna jako etykieta. W Seria danych jeśli w polu Kategorie zaznaczysz komórki od B2 do F2 to pojawi się odpowiedni opis w legendzie. Wykres zatytułuj Liczba studentów przyjętych w roku 2009 na wymienione kierunki. Wykres wyeksportuj jako PDF nadając mu nazwę wykresC.pdf



  1. Zapisz plik na którym pracowałeś dotychczas jako studenci.ods i umieść go na swoim dysku w katalogu Ćwiczenie 8. Do katalogu dodaj również wykresA.pdf, wykresB.pdf oraz wykresC.pdf



ZADANIE 4 - Zastosowanie LibreOfficeCalc do obliczeń chemicznych.

Badając termiczny rozkład pewnego organicznego nitrylu otrzymano następujące dane:



t [s] 0 2000 4000 6000 8000 10000 12000
Ct(nitryl) [mol/dm3] 1,1 0,86 0,67 0,52 0,41 0,32 0,25



Wykonaj wykres liniowo-punktowy zależności stężenia nitrylu od czasu. Dodaj do wykresu tytuł i opisy osi.

Zapisz plik jako nitryl.ods i umieść go na dysku w katalogu Ćwiczenie 8.



W twoim katalogu Ćwiczenie 8 powinno znajdować się teraz 7 plików. Przed wylogowaniem udostępnij katalog prowadzącemu zajęcia.
